Nachtmontage: In der spanischen Hauptstadt Madrid entsteht bis zum Frühjahr 2027 ein neuer Park.
Der Parque Ventas umfasst eine mehr als 16.000 Quadratmeter große Grün- und Fußgängerfläche mit einer Länge von knapp 200 Metern über der M-30, dem dritten Straßenring um die Metropole. Das Projekt soll die Lebensqualität im Umfeld deutlich verbessern und die beiden angrenzenden Stadtteile Salamanca und Ciudad Lineal besser miteinander verbinden.

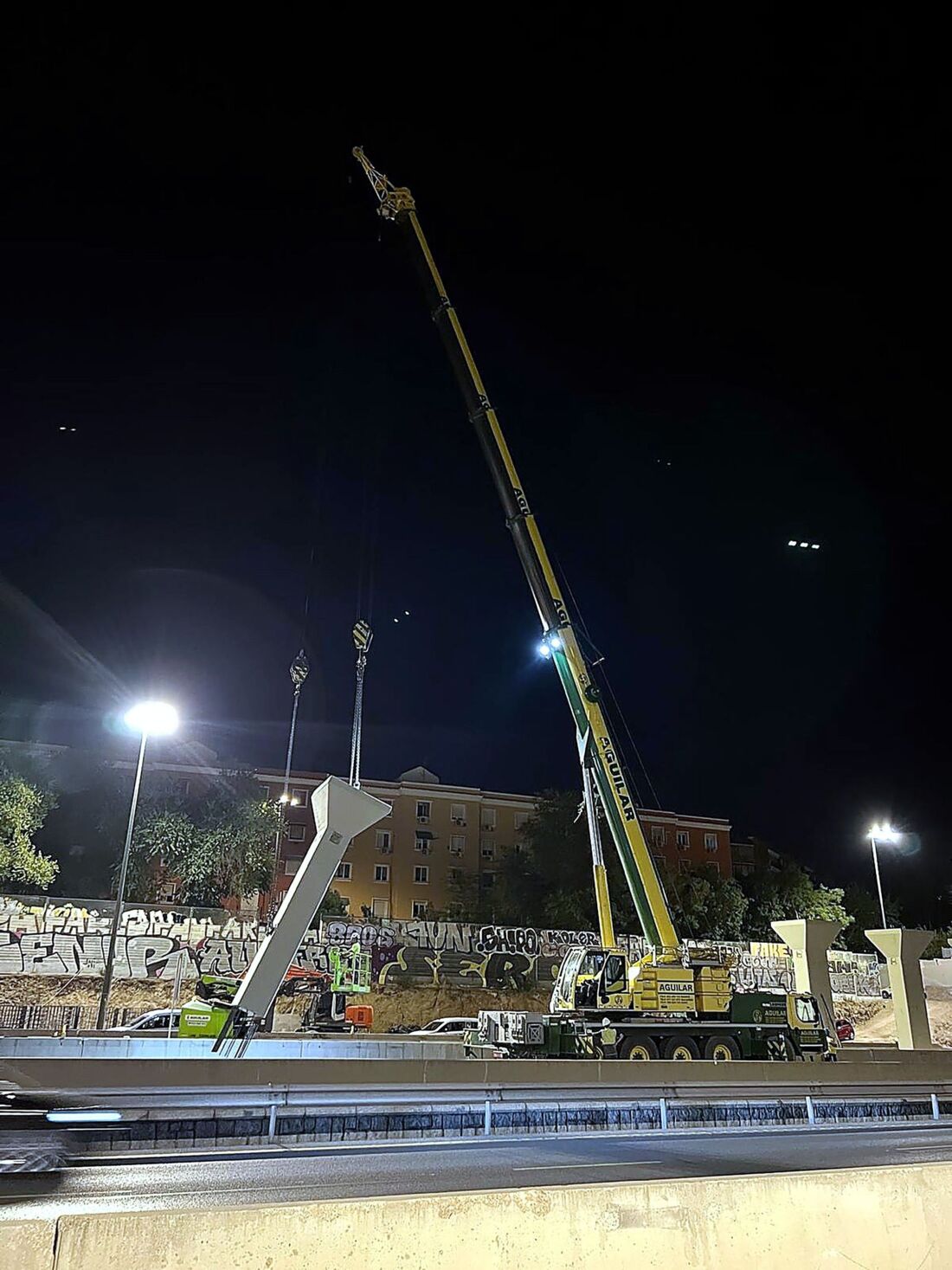

Ein LTM 1095-5.1 montiert 25 Tonnen schwere Pfeiler
Für anspruchsvolle Schwerlastmontagen beim Bau des Parks zeichnet das spanische Kranunternehmen Grúas Aguilar verantwortlich –mit insgesamt sieben Liebherr-Kranen: sechs LTM-Mobilkrane mit 95 bis 800 Tonnen Tragkraft sowie ein Mobilbaukran vom Typ MK 140-5.1.
In engen Zeitfenstern mussten die Krane und das Personal die Schwerlastmontagen durchführen. Die Großgeräte LTM 1650-8.1 und LTM 1750-9.1 übernahmen das Einheben der Hauptkonstruktion. Betonträger mit Gewichten bis zu 184 Tonnen wurden mit auf 40 Meter ausgefahrenen Teleskopauslegern bei einem Arbeitsradius bis 20 Meter montiert. Dabei wird ein Teil des Parks quasi als Deckel auf die Autobahn draufgesetzt.

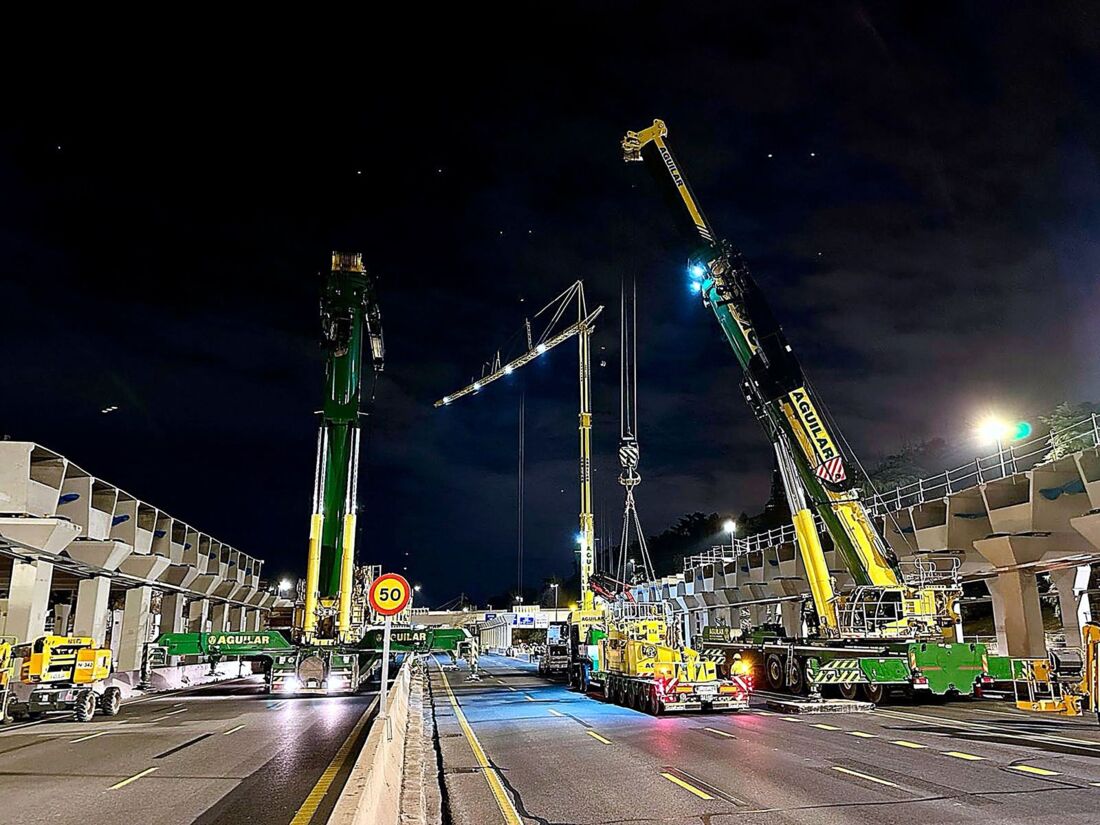

Grúas Aguilar ist mit sieben Liebherr-Mobilkranen mit Tragfähigkeiten bis 800 Tonnen am Bau des neuen Parque Ventas beteiligt
Weitere Montagearbeiten führten ein LTM 1500-8.1 sowie ein zusätzlicher LTM 1650-8.1 aus. Sie montierten Träger mit einem Gewicht von rund 120 Tonnen. Ein LTM 1095-5.1 richtete 25 Tonnen schwere Pfeiler auf und positionierte diese präzise. Darüber hinaus kam ein weiterer LTM 1750-9.1 für die Montage von 130 Tonnen schweren Trägern zum Einsatz. Der Mobilbaukran MK 140-5.1 übernahm die Montage und Verlegung der Deckenplatten.
So soll der neue Park künftig aussehen
Eine besondere Herausforderung bestand darin, dass sämtliche Hebearbeiten während der Nachtstunden durchgeführt werden mussten. Die Einsätze begannen jeweils um 22 Uhr und mussten bis 6 Uhr morgens abgeschlossen sein, damit der Verkehr auf der Stadtautobahn M-30 rechtzeitig wieder rollen konnte.
„Bereits in frühen Projektphasen waren wir in die technische Planung und die Entwicklung der Hebekonzepte eingebunden. Dank der Zuverlässigkeit der Liebherr-Krane und der Unterstützung durch das Serviceteam von Liebherr Ibérica konnten wir die Arbeiten mit hoher Sicherheit und maximaler Präzision durchführen“, betont Luis Aguilar, Firmeninhaber des in Arganda del Rey ansässigen Unternehmens, etwa 20 Kilometer südöstlich von Madrid.

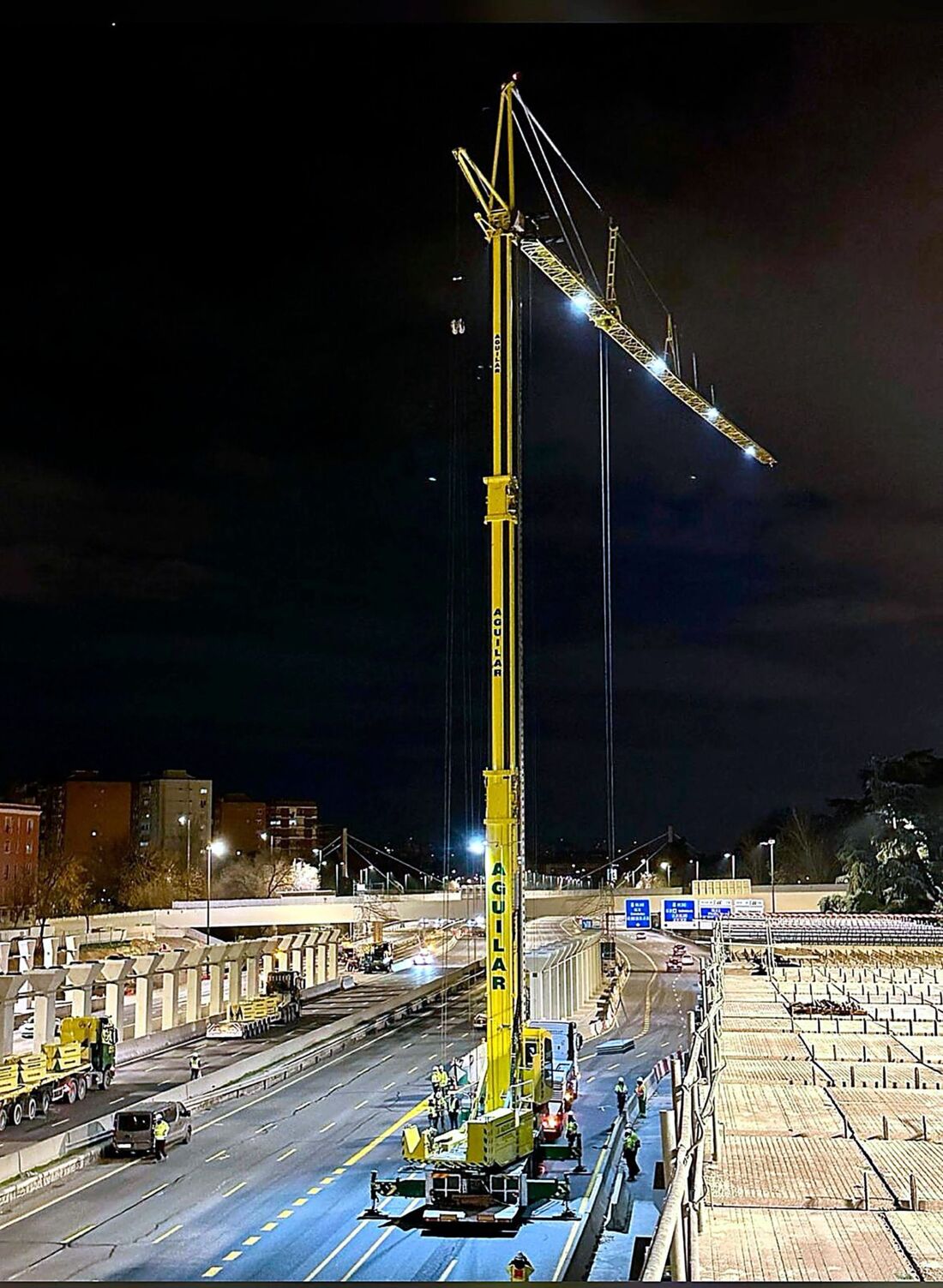

Der Liebherr-Mobilbaukran MK 140-5.1 verlegt die Deckenplatten
Grúas Aguilar wurde 1968 gegründet und ist heute eines der führenden Kranunternehmen auf der Iberischen Halbinsel. Das Unternehmen verfügt über mehr als 200 Mobilkrane, von denen über 90 Prozent aus dem Hause Liebherr stammen – also mehr als 180 Krane.

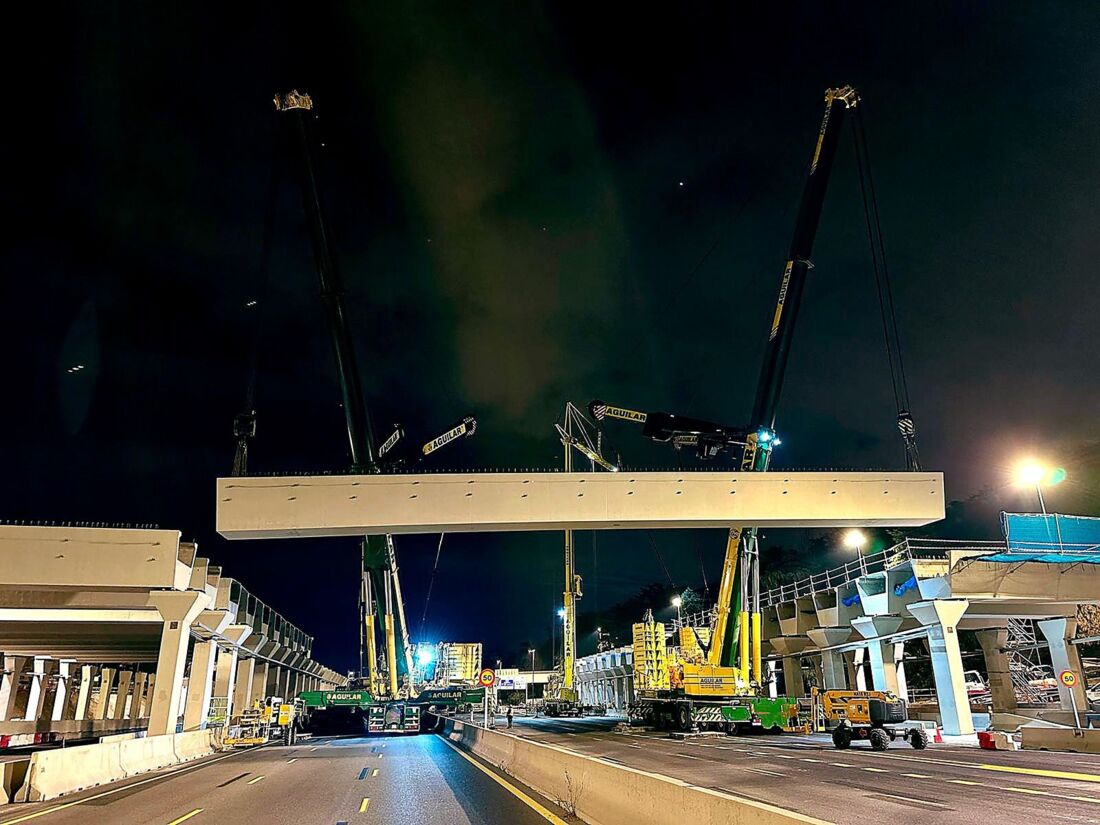

Die Mobilkrane LTM 1650-8.1 und LTM 1750-9.1 waren für das Heben und Setzen von Trägern mit einem Gewicht von bis zu 184 Tonnen zuständig, eine der komplexesten Aufgaben des Projekts
