Der SK-Kran von Mammoet ermöglichte die sichere modulare Montage des Zayed Nationalmuseums auf der Insel Saadiyat in Abu Dhabi. Das Museum wurde vom weltberühmten Architekturbüro Foster + Partners als Herzstück des Kulturviertels Saadiyat entworfen, um das Vermächtnis von Scheich Zayed bin Sultan Al Nahyan zu ehren und die Geschichte der Vereinigten Arabischen Emirate mit der Welt zu teilen.
Das vom Ministerium für Kultur und Tourismus Abu Dhabi entwickelte Museum soll das Land als globales Reiseziel verankern und die Insel um ein weiteres architektonisches Wahrzeichen bereichern. Fünf markante, flügelförmige Türme prägen die Außenstruktur. Sie sind von den Schwungfedern eines Falken inspiriert. Ihre Formgebung trägt zur Klimatisierung des Gebäudes bei, indem sie nach Art von Windkaminen kühlere Luft durch das Museum leiten.
Die Wahl fiel auf Mammoets SK
Um dieses komplexe Bauwerk zu errichten, setzte das Team auf einen modularen Ansatz. Dieser verringerte die Arbeiten in der Höhe, beschleunigte die Bauzeit und minimierte die Beeinträchtigungen auf der aktiven Baustelle, auf der mehrere Gewerke und Turmdrehkrane gleichzeitig im Einsatz waren.

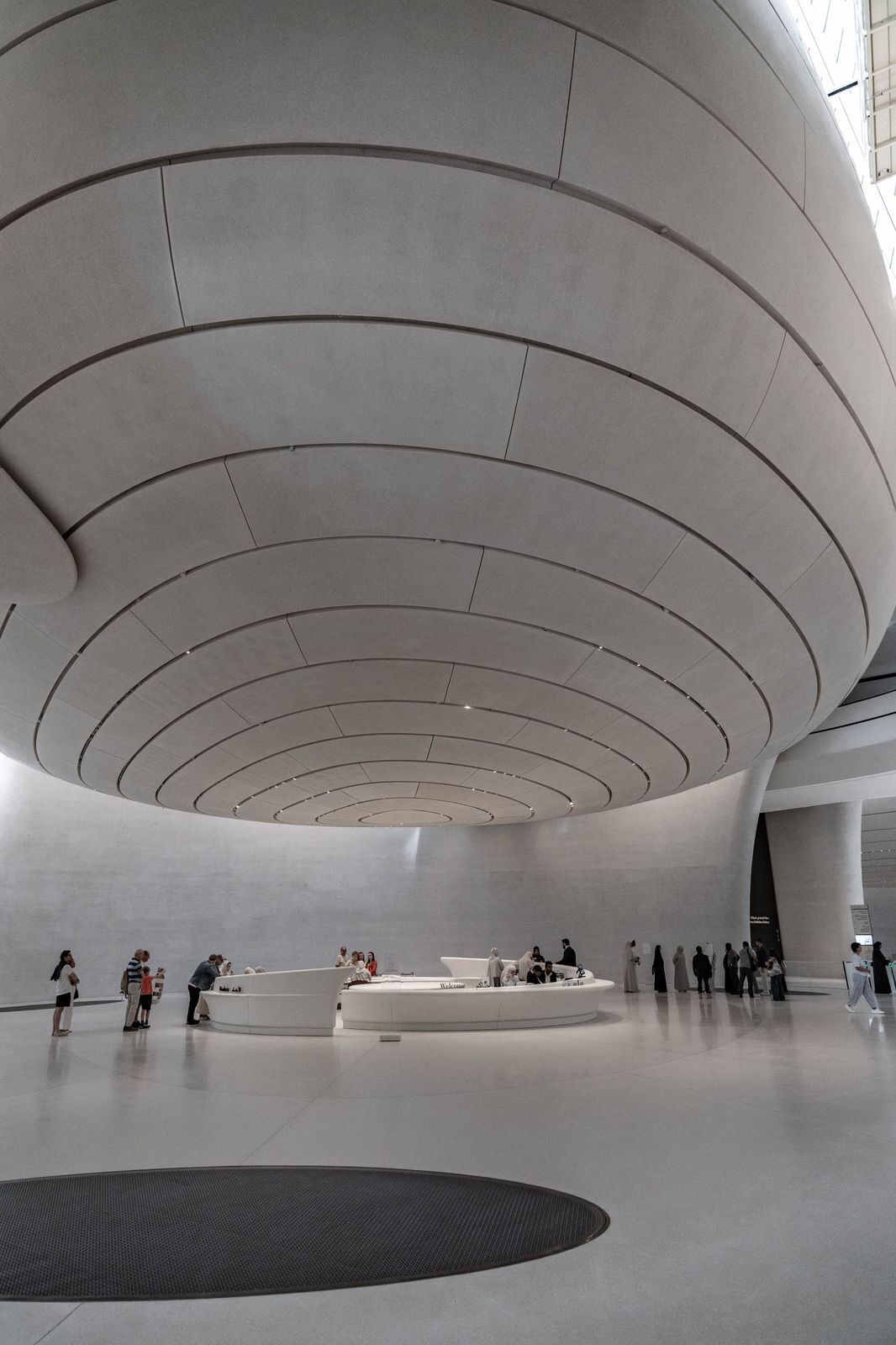

Im ersten Obergeschoss bilden vier kapselartige Galerien die Basis der Flügel. Sie befinden sich über der von oben mit Licht versorgten zentralen Lobby, die in den Boden eingelassen ist – zur Optimierung der Wärmedämmung. Diese Kapseln wurden am Boden vor Ort vorgefertigt, anschließend angehoben und im Museum auf ihren Fundamenten montiert.
Der Generalunternehmer, das Joint Venture BESIX und Trojan General Contracting, wandte sich in der frühen Projektphase an Mammoet, um die optimale Hebe- und Montagemethode hierfür zu entwickeln.Ursprünglich war der Einsatz eines großen Raupenkrans geplant. Aufgrund der erhöhten Lage des Baubereichs im Museum und der umliegenden Gegebenheiten hätte diese Option jedoch umfangreiche Aufschüttungen erfordert, um ausreichend Arbeitsfläche zu schaffen. Zudem hätte dies Auswirkungen auf laufende Tiefbauarbeiten und Turmdrehkranbewegungen gehabt.

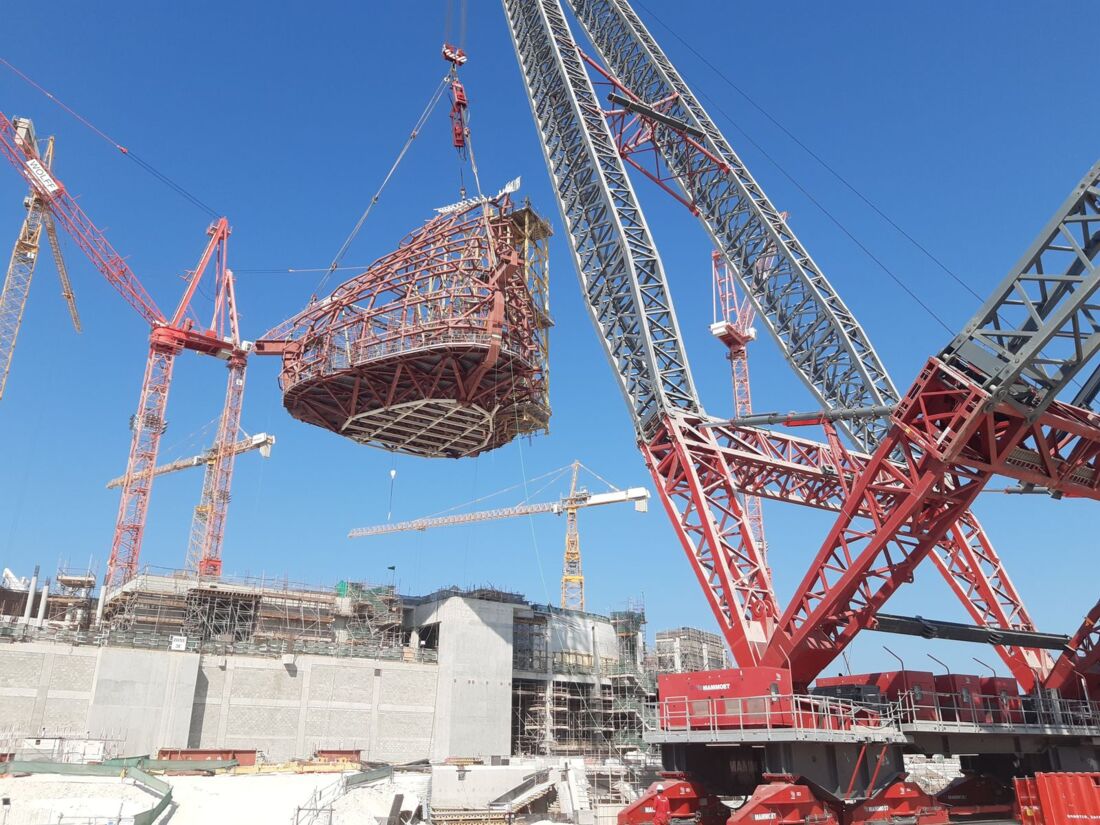

Einheben der vorgefertigten Module

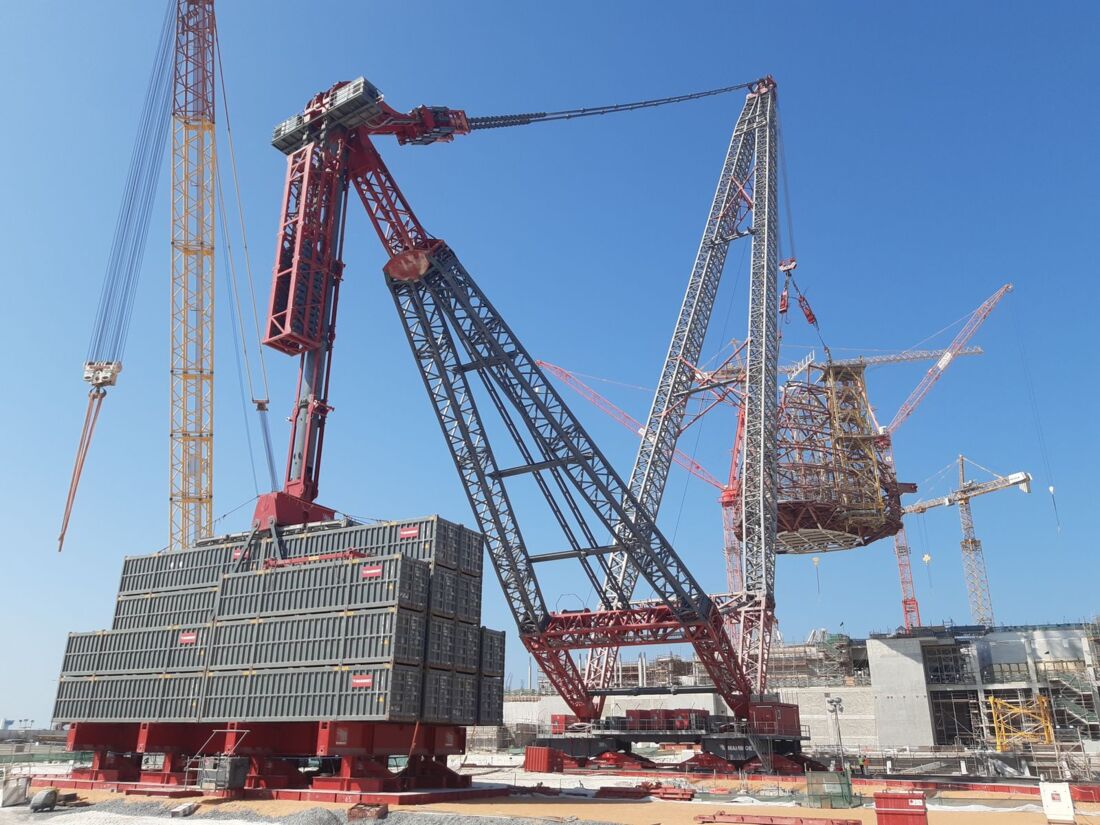

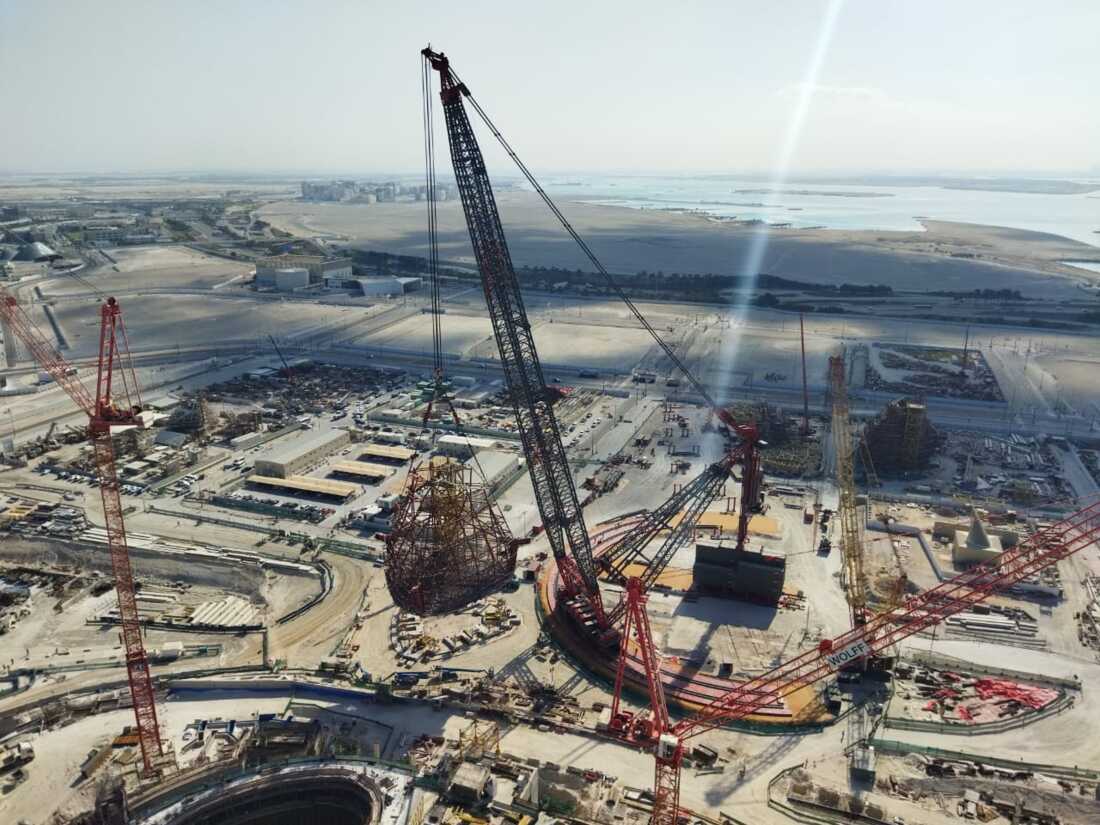

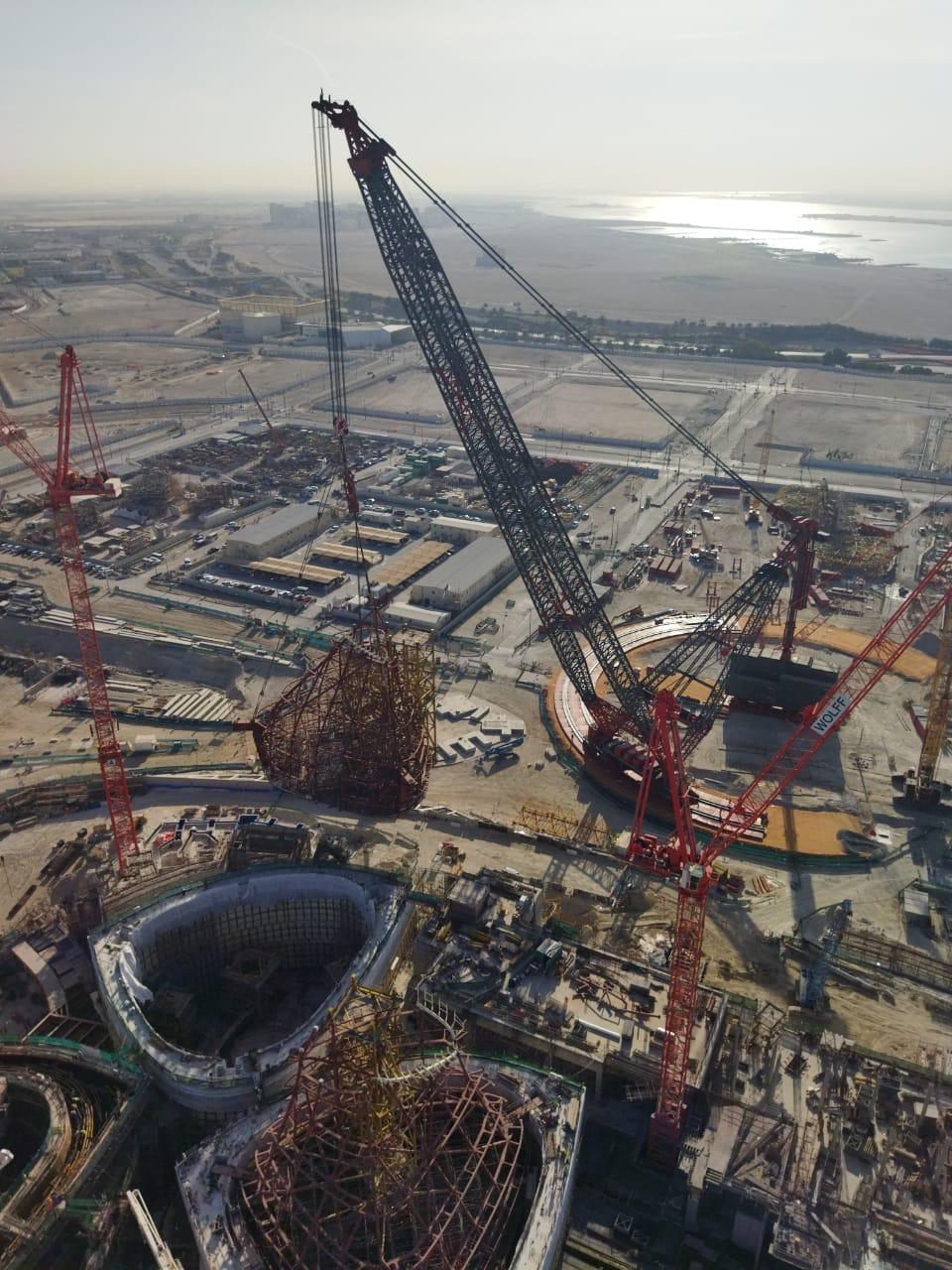

Nach eingehender Prüfung schlugen die Ingenieure von Mammoet den Einsatz eines ihrer Ringkrane aus der SK-Serie vor, einem der weltweit leistungsstärksten landgestützten Krane. Dank seiner hohen Tragfähigkeit und großen Reichweite konnte Mammoet den SK-Kran außerhalb der am stärksten frequentierten Baustellenbereiche positionieren und so den Bereich um die Turmdrehkrane freihalten. Der große Arbeitsradius des SK ermöglichte es zudem, die Pods mit weniger Umpositionierungen von ihrem Fertigungsstandort auf ihre Fundamente zu heben und zu montieren.
Um den Gegebenheiten vor Ort und dem verfügbaren Arbeitsraum gerecht zu werden, wurde der SK an zwei Standorten aufgebaut: zunächst in der Konfiguration SK350 und anschließend in der Konfiguration SK190, die eine kleinere Stellfläche benötigte. In beiden Bereichen wurde der Kran mit einem 135 Meter langen Hauptausleger eingesetzt. Die Hebevorgänge wurden bei Windgeschwindigkeiten von maximal 14 Metern pro Sekunde und nur bei abnehmender Windvorhersage durchgeführt.

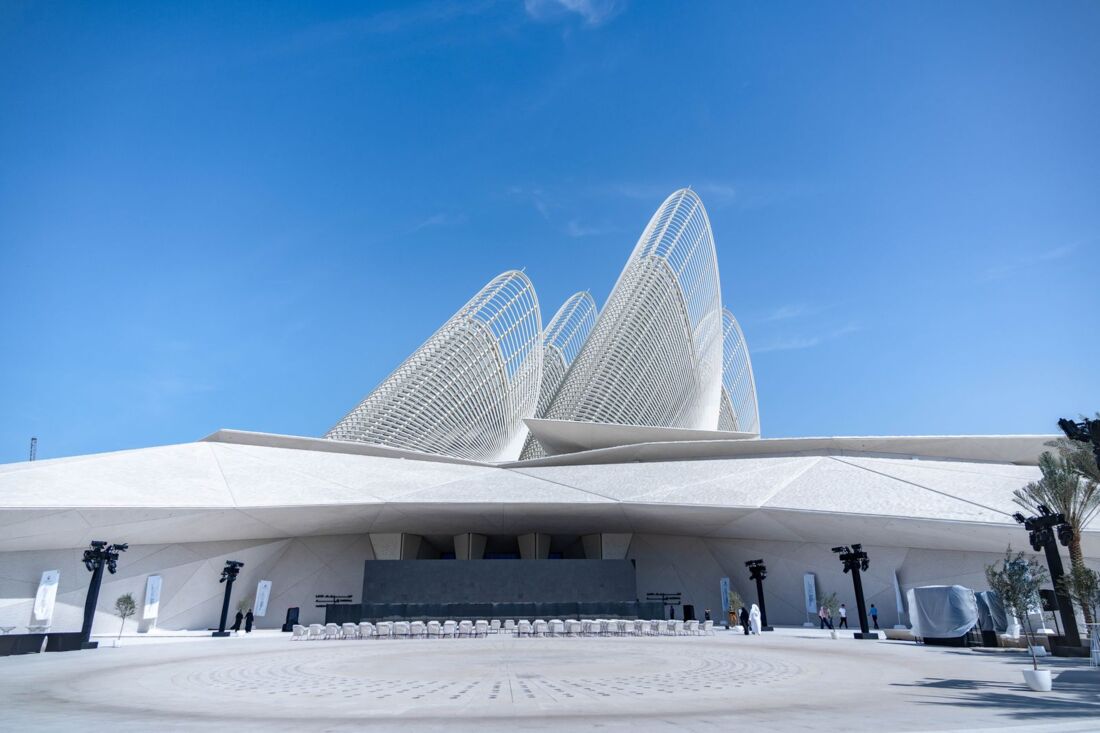

Das fertiggestellte Museum...
Die heftigste Hebeleistung lag bei fetten 612 Tonnen bei einem Arbeitsradius von über 150 Metern. Der Bodendruck wurde dabei sorgfältig kontrolliert, wie Mammoet betont. Der SK hielt während der Hübe einen maximalen Bodendruck von 26,9 Tonnen pro Quadratmeter aufrecht und gewährleistete so einen stabilen Betrieb ohne aufwändige Bodenvorbereitung.
Mammoet entwickelte ein maßgeschneidertes, verstellbares Hebesystem mit Litzenhebern, das kontrolliertes Neigen, Feinjustieren und Drehen von der Fertigungs- bis zur endgültigen Montageausrichtung ermöglichte. Diese Präzision war unerlässlich für die sichere Montage großer, unregelmäßig geformter Module auf engstem Raum. „Dieses verstellbare Hebesystem trägt dazu bei, dass anspruchsvolle Architekturentwürfe realisierbar werden“, so das Unternehmen.

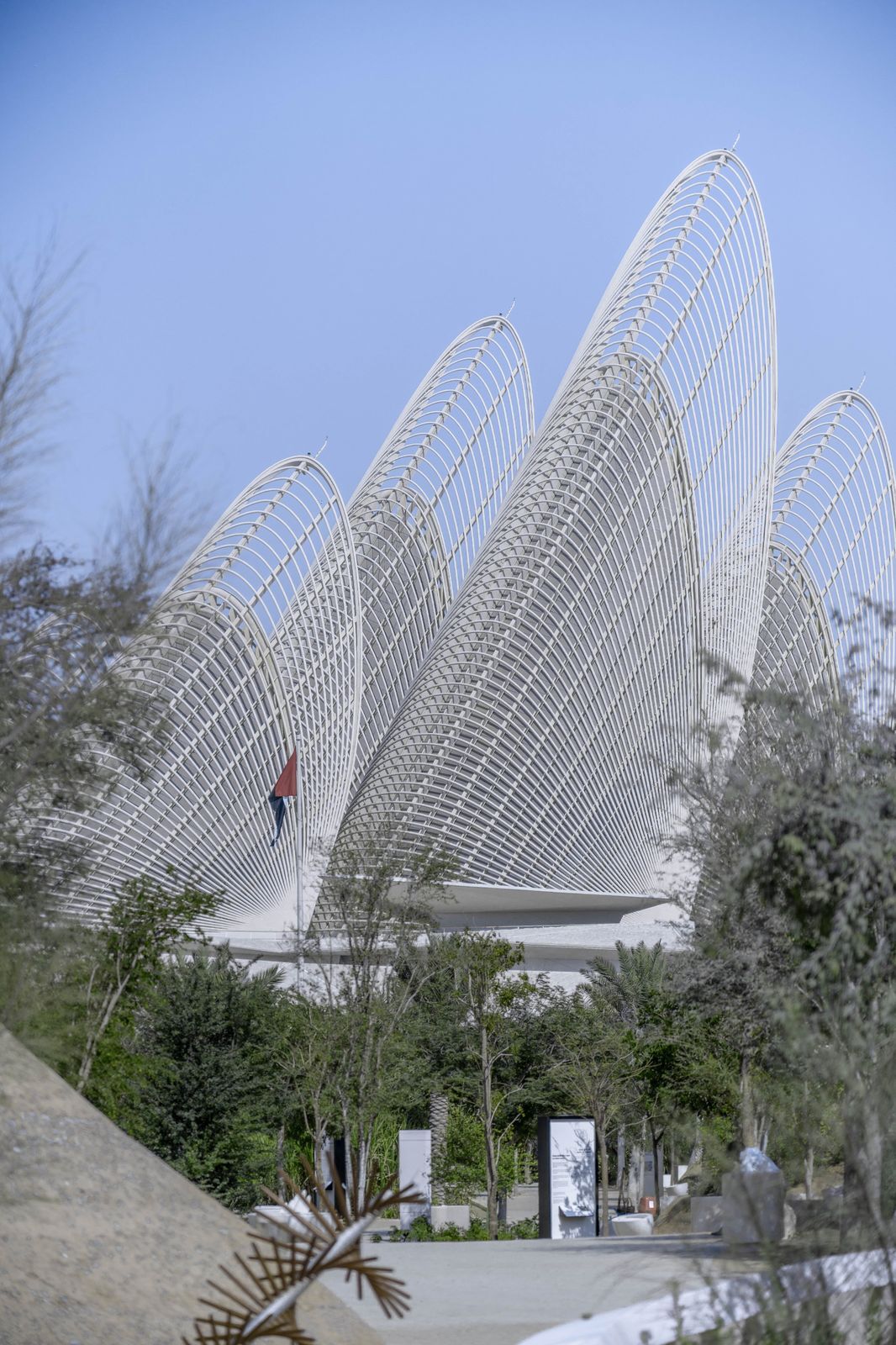

...und seine segelartigen Türme Jack van den Brink, Geschäftsführer AMEA bei Mammoet, sagt: „Seit der Gründung der VAE im Jahr 1971 hat sich das Land in einem unglaublichen Tempo entwickelt und ist dank langfristiger Visionen und Innovationen weiterhin führend. Mammoet ist seit fast 50 Jahren in den VAE aktiv und unterstützt Kunden bei großen Energie- und Infrastrukturprojekten sowie bei wegweisenden Bauvorhaben wie dem Burj Al Arab, Ain Dubai und vielen weiteren.“
Das Zayed Nationalmuseum ist nun fertiggestellt und für die Öffentlichkeit zugänglich.
